▶ 토목에서 건축디자인을 넘어 도시적 시설물로 확장되는 개비온의 매력



"Gabion"이라는 단어는 큰 새장이라는 의미의 오래된 이탈리아어인 gabbione에서 유리되었다. 약 7천년 전 초기 돌망태(개비온) 형태의 구조물이 나일강 유역을 보호했으며 중세시대에는 돌망태(개비온)가 군사요새로 사용되기도 하였다. 초기역사에서 토목기술자들은 제방, 해안, 고속도로의 안정화 및 경사면의 침식 제어를 위해 돌망태(개비온)를 광범위하게 사용하였으며 나일강 유역으로부터 오늘날까지 만들어지고 있으며 돌망태(개비온)은 풍경의 아름다움을 더해준다.

중력식 옹벽구조로 수천년 동안 사용되어 매력적이고 저렴한 벽의 시스템을 만들어 낸다.

최근 도심 속 카페나 세련된 공공건축물을 걷다 보면 철망 사이에 자연석을 촘촘하게 채워 넣은 독특한 벽을 자주 마주하게 된다. 거칠면서도 현대적인 느낌을 주는 이 구조물의 이름은 바로 개비온(Gabion) 벽이다.

과거에는 주로 재해를 막는 투박한 토목 자재로만 여겨졌으나, 최근에는 건축 디자인을 넘어 도시적 시설물로 그 영역을 무섭게 확장하고 있다. 수천 년의 역사를 품고 현대의 미학으로 재탄생한 개비온 벽의 흥미로운 역사와 치명적인 장점들을 짚어본다.



  1   나일강에서 시작된 개비온의 깊은 역사



'개비온(Gabion)'이라는 단어는 '큰 새장'을 의미하는 오래된 이탈리아어인 'gabbione'에서 유래되었다. 이름처럼 철사나 철망으로 만든 상자 안에 돌을 채워 넣는 형태를 띠고 있다.

이 구조물의 역사는 생각보다 훨씬 깊다. 무려 약 7,000년 전, 고대 이집트인들은 나일강 유역의 범람을 막고 강가를 보호하기 위해 초기 형태의 돌망태(개비온) 구조물을 사용했다. 중세 시대에는 군사적 요새를 쌓는 방어벽으로 활약하기도 했다.

초기 역사에서 토목기술자들은 주로 제방, 해안, 고속도로의 안정화 및 경사면의 침식 제어를 위해 이 돌망태를 광범위하게 활용해 왔다. 나일강 유역에서 시작된 이 지혜가 오늘날까지 이어져, 이제는 현대 도시 풍경의 아름다움을 더해주는 핵심 조경 요소로 자리 잡은 것이다.



  2   개비온 벽이 사랑받는 이유, 4가지 핵심 장점

개비온 벽은 수천 년 동안 '중력식 옹벽 구조'로 사용되며 그 성능을 검증받았다. 미적으로 매력적일 뿐만 아니라 비용 측면에서도 매우 저렴한 벽 시스템을 만들어내는데, 구체적인 장점은 다음과 같다.





• 자연스러운 천연재료 활용: 인위적인 콘크리트와 달리 주변 자연환경과 완벽하게 어우러지는 천연 돌을 사용한다. 덕분에 시각적인 피로감이 없고 주변 풍경을 한층 고급스럽게 만들어 준다.
• 압도적인 운송 비용 절감: 개비온 벽은 뼈대가 되는 철망을 먼저 설치한 뒤, 현장 인근 발굴을 통해 얻은 돌이나 재료를 채워 넣는 방식으로도 시공이 가능하다. 이는 자재를 멀리서 실어 오는 운송 비용을 획기적으로 줄여준다.
• 탁월한 투수성(물 빠짐): 일반적인 콘크리트 벽은 뒤편에 물이 고이면 수압을 견디지 못하고 균열이 가거나 붕괴할 위험이 있다. 반면 개비온 벽은 돌과 돌 사이의 틈(공극)을 통해 물이 자연스럽게 통과하므로 구조물이 손상되지 않고 안전하다.

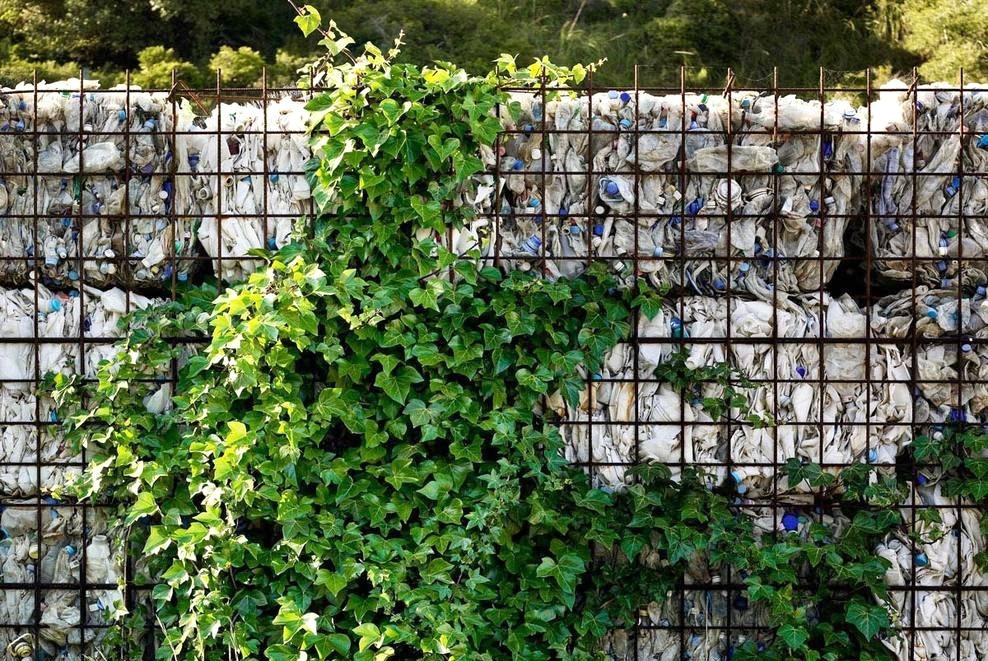

• 시간이 흐를수록 높아지는 견고함: 개비온 벽의 진짜 매력은 시간이 지날수록 발휘된다. 돌 사이의 공극으로 식물이 뿌리를 내리거나 흙이 퇴적되면서, 시간이 흐를수록 벽이 더 끈끈하고 견고하게 결합하는 마법 같은 효과를 보여준다.

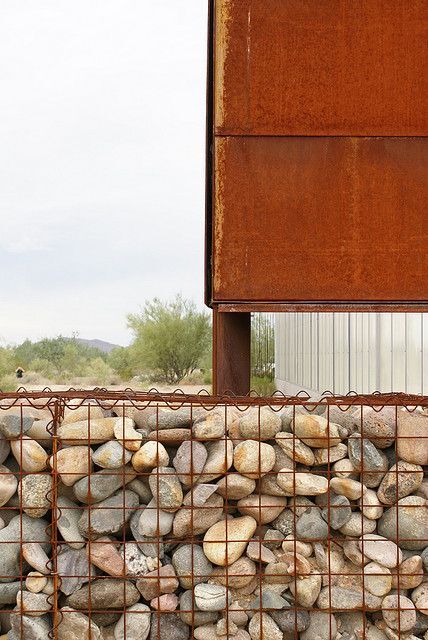

via 핀터레스트

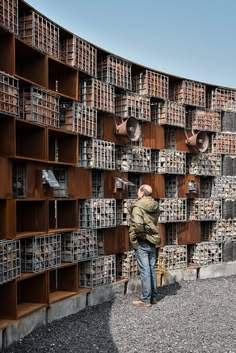

  3   토목을 넘어 도시의 예술이 되다

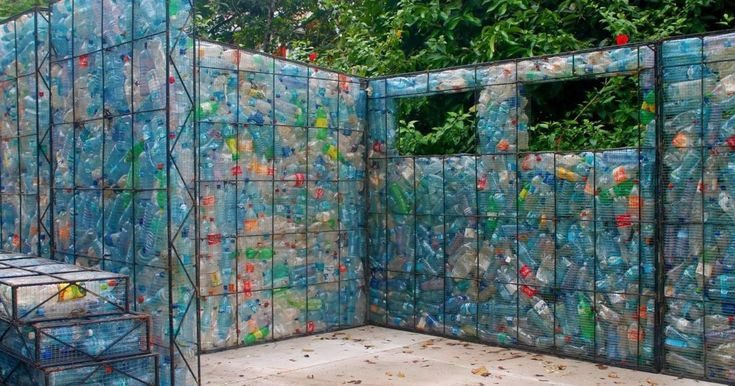

단순한 옹벽이었던 개비온은 이제 현대 건축가들의 영감을 자극하는 디자인 요소다. 철망의 형태를 자유롭게 조절할 수 있고, 내부에 채워 넣는 돌의 색상이나 크기에 따라 완전히 다른 분위기를 연출할 수 있기 때문이다.

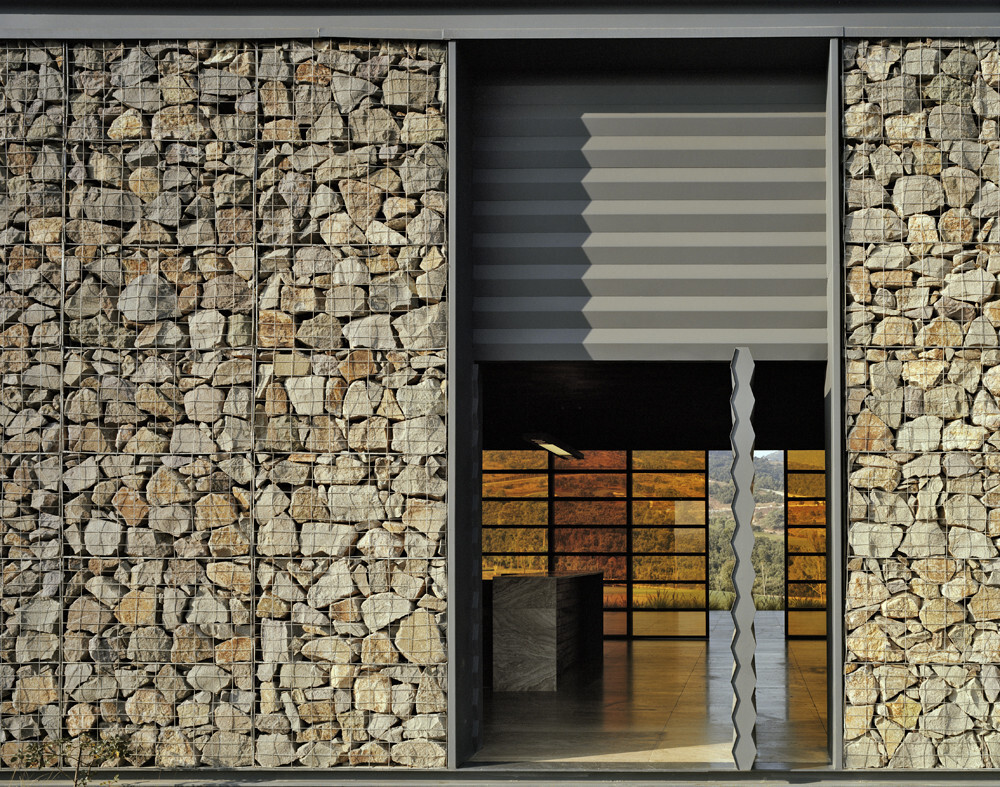

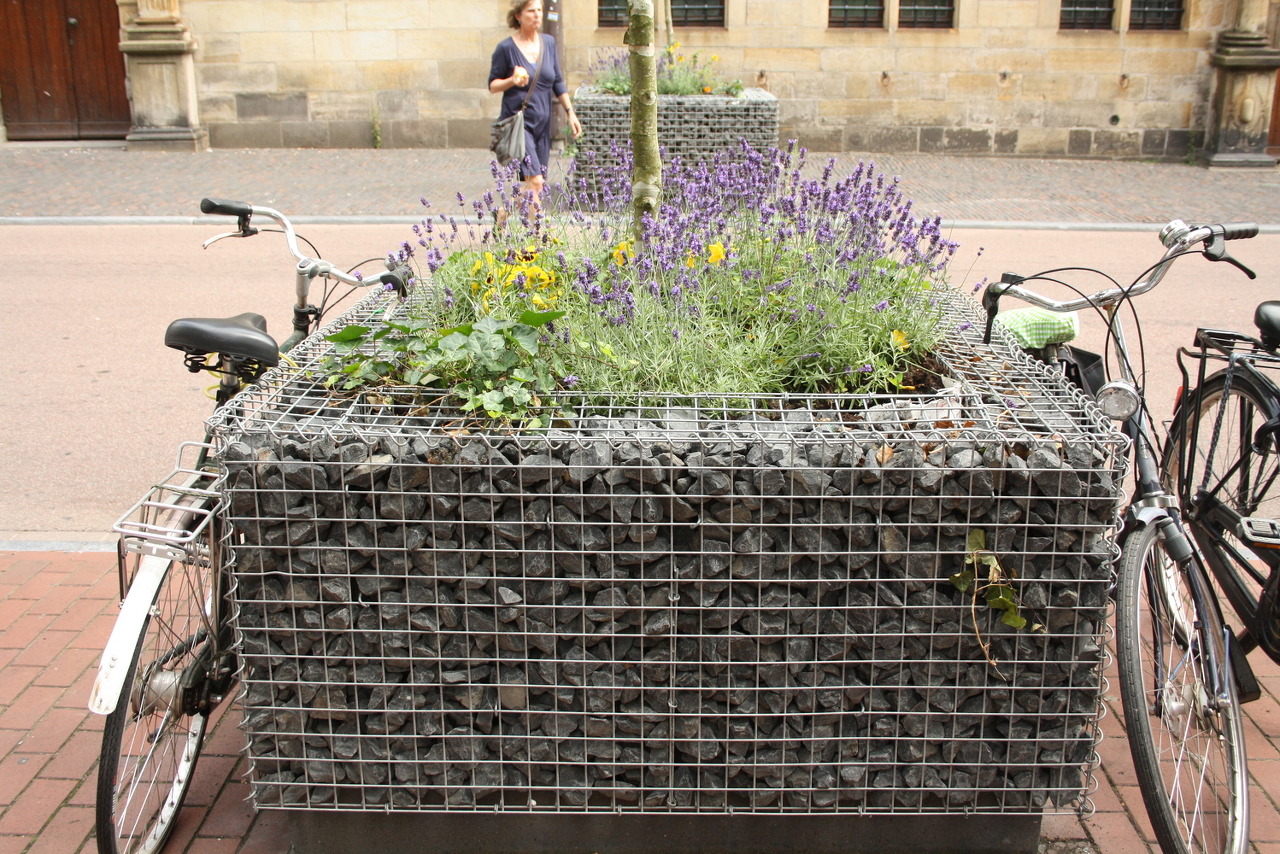

고급 주택의 담장은 물론, 도심 속 공원의 벤치, 가로수 보호대, 건물의 외벽 마감재까지 개비온 벽의 변신은 무궁무진하다. 거친 자연의 질감과 세련된 금속 철망의 대비는 삭막한 도시에 따뜻하면서도 모던한 감성을 불어넣어 준다.

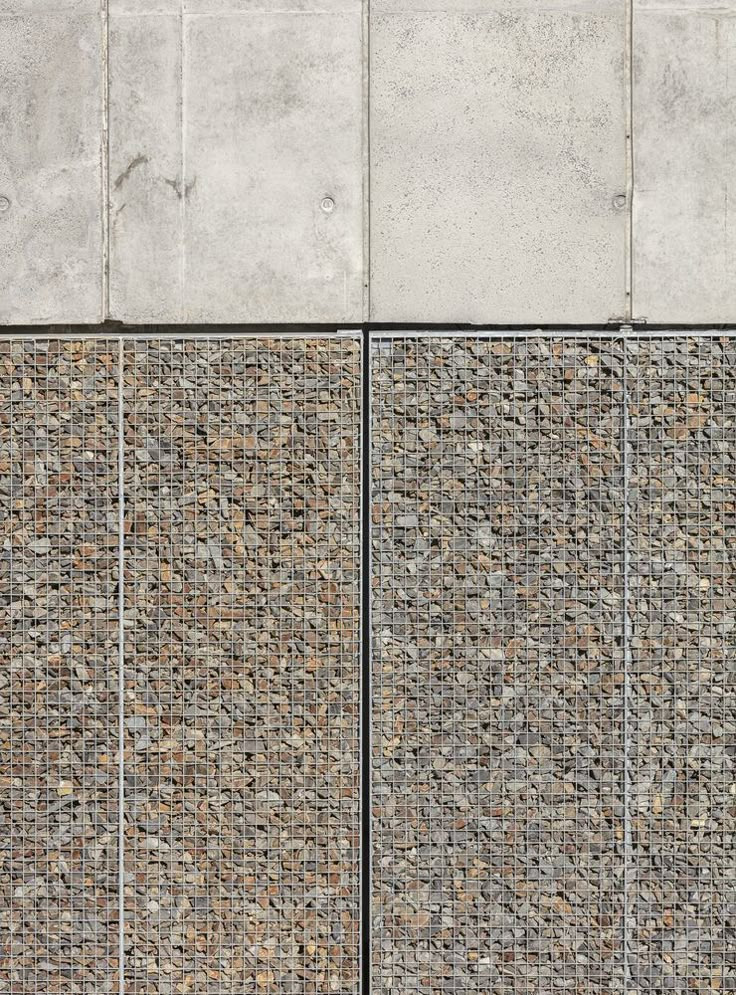

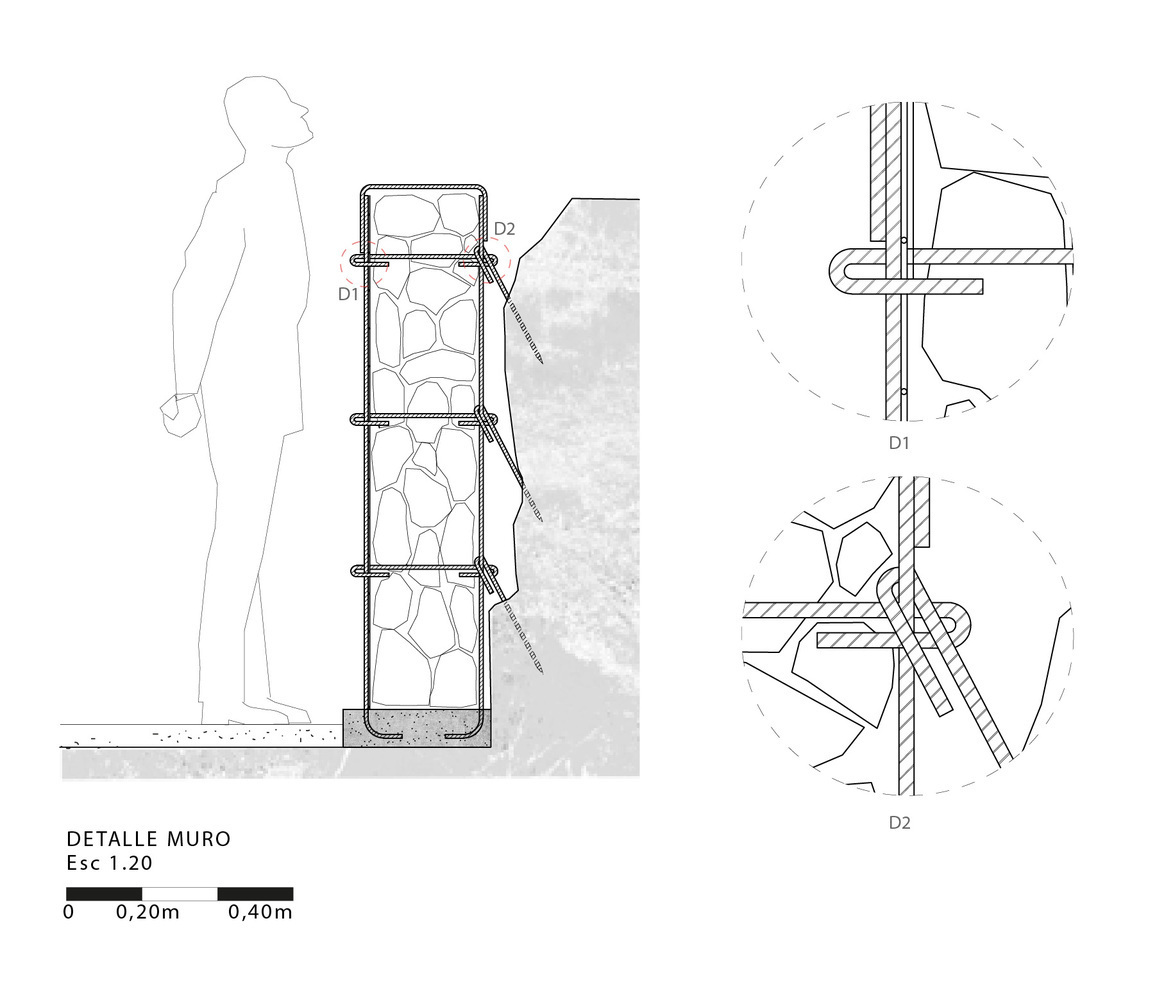

  4   구축법과 건축외장재로 사용시 고려사항

건축외장재로 적용하기 위해서는 하중과 철망의 내식성, 채움석의 크기와 품질에 대해서 고려해야 한다.

개비온은 자체 무게가 엄청난 중량형 외장재이다. (철망 속 채움석의 밀도에 따라 m³당 약 1.5~2톤에 육박)



• 건물 골조(구조체)의 지지력: 개비온의 수직 하중과 풍하중(바람길)을 건물의 본 구조체가 안전하게 버틸 수 있는지 구조 계산이 선행되어야 한다.
• 고정 장치(앙카 및 브래킷): 철망을 건물 외벽에 고정하는 앙카와 자립을 돕는 내부 파이프(H빔 또는 각관 구조재)의 규격, 간격에 대한 구조 기술사의 검토가 필수적이다.
• 기초(Foundation): 최하단 개비온이 놓이는 바닥 면은 하중으로 인한 침하가 발생하지 않도록 기초 콘크리트 패드가 견고하게 시공되어야 한다.

외장재는 수십 년간 눈, 비, 바람에 노출되므로 철망의 내구성이 건물의 수명을 좌우한다.용융아연도금(HDG) 처리된 철선이나, 알루미늄이 혼합된 아연-알루미늄 합금 도금(Galfan 등) 철선을 사용하는 것이 표준이다. 철망의 두께는 외장용으로는 대개 4.0mm ~ 5.0mm 이상의 두께를 사용하여 변형과 부식을 최소화 한다.



기후 변화(겨울철 동결 융해)에 강하고 균열이 잘 가지 않는 단단한 화강암 계열, 현무암, 괴석 등이 주로 쓰인다. 물을 잘 흡수하고 깨지기 쉬운 사암은 겨울철에 동파되어 부스러질 수 있으므로 주의한다.

밀실한 충진을 위해서는 장비로 돌을 들이부으면 내부 공극이 너무 커져 외관상 보기 싫고 쏠림 현상이 생깁니다. 전면부는 사람의 손으로 직접 촘촘하게 쌓아 올리는(면 맞춤) 정밀 시공이 필요하다.



유리관리측면에서는 돌과 돌 사이의 틈새(공극)에 먼지, 낙엽이 쌓이거나 낙서, 벌레의 서식처가 될 수 있으니 주기적으로 고압 살수 청소를 할 수 있는 환경인지 고려한다.



마지막으로 단열성능과 방수층과의 관계에서는 개비온은 틈새가 뚤려 있는 오픈조인트 형태의 외벽방식과 유사하다. 개비온안쪽의 실제건물 벽체는 투습방수 처리와 단열보호 조치가 필수이다.

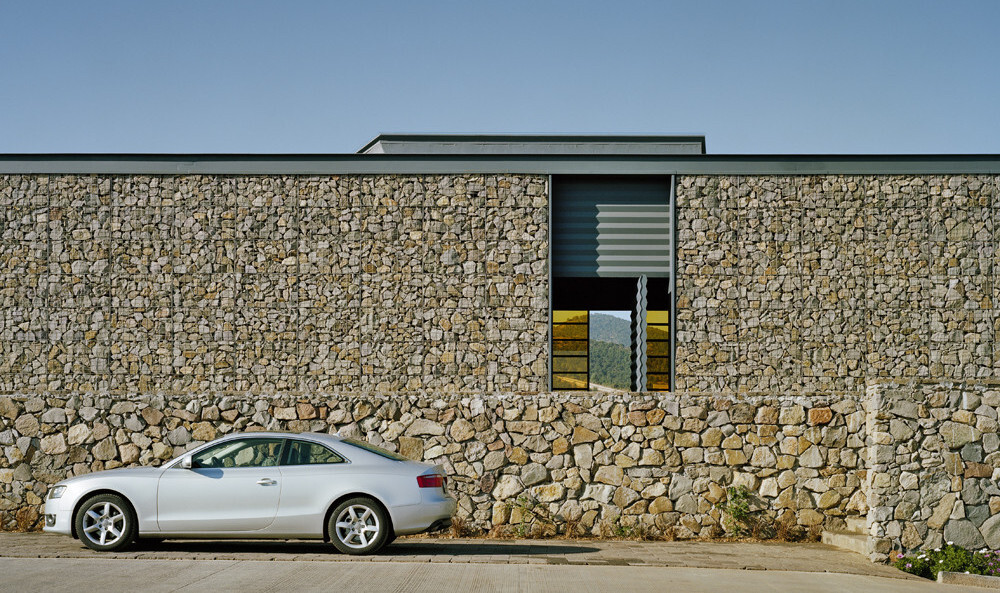

<담장 및 옹벽에 사용 예>





---
